变频电源输出400Hz时，为何对散热器风道设计有特殊要求？

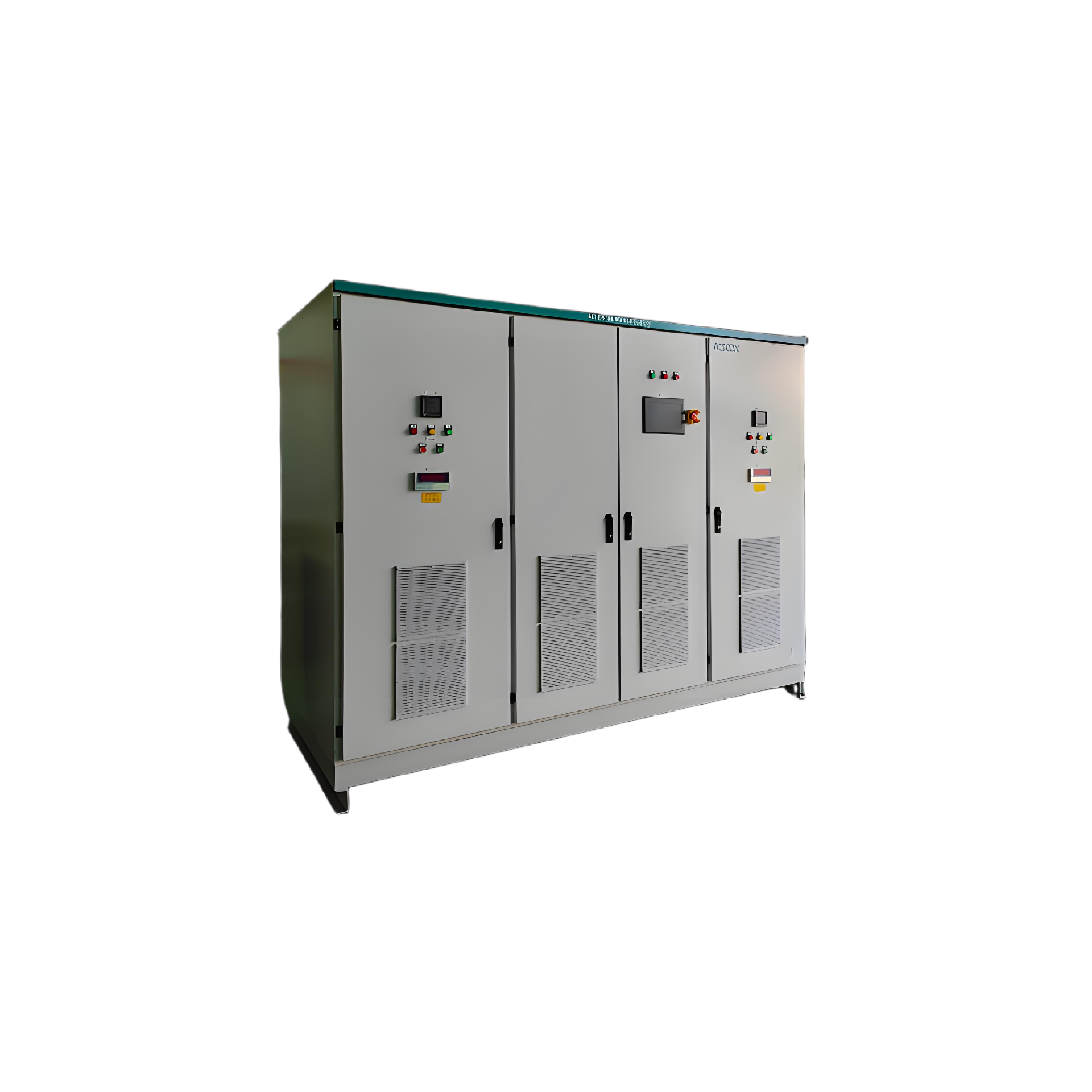

在电力电子设备领域，变频电源的性能表现与散热系统密切相关，而当变频电源输出 400Hz 时，散热器风道设计往往需要满足一系列特殊要求。这背后涉及到 400Hz 频率下电源的工作特性、热量产生机制以及散热效率等多方面的因素。

首先，400Hz 频率下变频电源的功率器件损耗特性发生了显著变化。与工频 50Hz 或 60Hz 相比，400Hz 的高频运行使得功率开关器件（如 IGBT、MOSFET 等）的开关频率大幅提高。开关频率的增加直接导致开关损耗急剧上升，因为每次开关动作都会产生能量损耗，频率越高，单位时间内的开关次数越多，累计的损耗也就越大。这些额外产生的热量如果不能及时散发出去，会使功率器件的温度迅速升高，影响其工作性能和使用寿命，甚至可能导致器件烧毁。因此，散热器风道设计需要能够高效地将这些高频产生的大量热量带走，这就对风道的散热能力提出了比低频运行时更高的要求。

其次，400Hz 变频电源的谐波含量相对较高，这也会对散热产生间接影响。高频运行时，电源输出波形中会包含更多的高次谐波，这些谐波不仅会影响供电质量，还会在电路中的电感、电容等元件中产生额外的谐波损耗，进而转化为热量。这些分散在电路各个部分的热量使得散热系统需要面对更复杂的热源分布情况。如果风道设计不合理，无法将这些分散的热量有效地汇集并排出，就会在设备内部形成局部热点，导致设备整体温度升高，影响其稳定运行。所以，风道设计需要考虑到热源的分散性，通过合理的气流路径规划，确保各个发热部件都能得到良好的冷却。

另外，400Hz 变频电源通常应用于一些对体积和重量有严格限制的场合，如航空航天、船舶等领域。在这些应用场景中，设备的安装空间有限，这就对散热器风道的紧凑性提出了特殊要求。风道设计必须在有限的空间内实现高效的散热，需要巧妙地布局风扇、散热片等部件，使气流能够在狭小的空间内顺畅流动，最大限度地与散热表面进行热交换。同时，为了减轻设备重量，散热器及风道部件往往会采用轻质材料，这就需要在材料选择和结构设计上进行优化，以保证在满足散热要求的前提下，尽可能减少重量和体积。

此外，400Hz 频率下，气流的流动特性也会发生一些变化。高频运行可能会导致设备内部产生更强烈的气流扰动，如果风道设计不当，容易出现气流死角和涡流现象，影响散热效率。因此，风道设计需要进行流体动力学仿真分析，通过优化风道的形状、尺寸和进出口位置，使气流能够均匀、稳定地流过散热表面，提高热交换效率。同时，还需要考虑风道的阻力问题，过大的阻力会增加风扇的功耗，甚至影响风扇的使用寿命，所以在设计过程中要在保证散热效果的同时，尽量降低风道阻力。

针对 400Hz 变频电源散热器风道设计面临的特殊挑战，需从散热结构优化、气流组织强化、材料适配及仿真验证等多维度制定解决方案，确保在高频工况下实现高效散热。

一、基于功率器件高频损耗的散热结构优化

针对 400Hz 下功率开关器件开关损耗激增的问题，可采用分层式散热模组设计。将 IGBT、MOSFET 等核心发热器件集中布置在独立散热基板上，基板表面采用微通道结构 —— 通过 0.5-1mm 宽的密集散热槽增加与气流的接触面积，同时在基板下方搭配均热板，利用相变传热原理快速扩散局部高热量。风道入口正对功率器件区域，设置导流罩引导气流直接冲击散热基板，风速较低频工况提升 30%-50%，确保单位时间内带走更多开关损耗产生的热量。

二、应对谐波分散热源的气流路径规划

为解决谐波损耗导致的分散性热源问题，采用多分支风道 + 串联散热方案。主风道负责承载功率器件区域的强气流，同时通过 3-5 条分支风道延伸至电感、电容等谐波损耗集中部件。分支风道入口设置可调式风门，根据不同部件的实时温度（通过预埋温度传感器监测）动态调节风量分配，例如当电感温度超过 60℃时，对应风门自动开大 20%。此外，在设备内部拐角处设计弧形导流板，避免直角结构导致的气流紊乱，确保分散热量能沿规划路径高效排出。

三、适应紧凑空间的轻量化集成设计

在航空航天等受限场景中，采用一体化风道与轻质材料融合策略。风道主体采用镁铝合金压铸成型，壁厚控制在 1.5-2mm，相比传统钢材减重 40% 以上；同时将散热片与风道侧壁一体化设计，减少部件连接间隙带来的热阻。针对狭小空间内的气流流通难题，采用 “折流式” 风道布局 —— 通过 3-4 次 90° 平缓折角延长气流路径，在有限长度内增加热交换时间。风扇选型优先采用轴流风机与离心风机组合方案，轴流风机提供高风量满足主散热需求，离心风机则通过高压头特性驱动分支风道内的气流循环。

四、基于气流特性的仿真与优化手段

借助计算流体动力学（CFD）仿真技术，对风道内气流速度、压力分布及温度场进行全工况模拟。重点排查是否存在涡流区和气流死角，通过调整风道截面尺寸（例如入口宽度渐变式收缩提升风速）、优化进出口位置（采用对角布置减少气流短路）等方式消除缺陷。针对高频扰动导致的气流不稳定问题，在风道中段设置蜂窝式整流格栅，将紊乱气流转化为层流状态，提升散热片表面的气流均匀性。仿真验证后，还需通过高低温环境舱测试，在 - 40℃至 85℃范围内验证风道在极端工况下的散热稳定性，确保满足 400Hz 变频电源的长期运行需求。

通过上述方案的协同应用，可有效解决 400Hz 变频电源的散热瓶颈，在保证紧凑性和轻量化的同时，实现散热效率提升 25% 以上，为设备在高频工况下的可靠运行提供坚实保障。
