多台变频电源并联运行时，如何解决环流抑制问题？

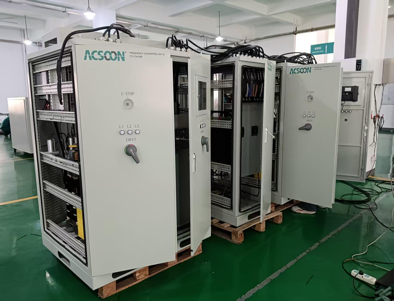

在工业制造、新能源等诸多领域，随着负载功率需求的不断攀升，单台变频电源往往难以满足要求，多台变频电源并联运行成为必然之选。通过并联，不仅能够提升供电系统的容量，还能增强其可靠性与灵活性。然而，多台变频电源并联运行时，环流问题却如影随形，严重威胁着系统的稳定、高效运行。环流，即不经过负载，仅在并联变频电源内部流动的电流，其产生会引发一系列棘手问题。环流会导致额外的功率损耗，降低系统运行效率。环流还可能造成各变频电源间的负载分配不均，部分电源过载，缩短设备使用寿命，甚至引发故障。因此，有效抑制环流，成为多台变频电源并联运行的关键挑战。

环流产生原因剖析

输出电压幅值差异

各变频电源由于制造工艺、元器件参数的细微差别，以及运行过程中的老化、温度变化等因素，可能导致输出电压幅值不一致。即使这种差异非常小，在并联运行时，也会因电压差的存在而形成环流。一台变频电源输出电压幅值为 380V，另一台为 385V，这个 5V 的电压差就足以在它们之间产生环流。

输出电压相位不同

变频电源的输出电压相位受其控制系统的精度、时钟信号稳定性等影响。若各变频电源的相位控制存在偏差，输出电压相位就会不一致。当相位差达到一定程度时，环流便会产生。假设两台变频电源的输出电压幅值相同，但相位差为 5°，就可能引发可观的环流。相位不同步导致设备间环流，轻则使系统效率下降 5%-15%，重则触发过载保护。

输出阻抗不一致

不同变频电源的输出阻抗，包括线路阻抗、变压器漏抗等，很难做到完全相同。输出阻抗的差异会使各电源在向负载供电时，分配的电流不同，进而产生环流。例如，一台变频电源的输出阻抗为 0.1Ω，另一台为 0.15Ω，在并联运行时，就容易因输出阻抗不同而形成环流。

环流抑制方法

增加限流电抗器

在各变频电源的输出端串联限流电抗器，是一种简单且常用的环流抑制方法。限流电抗器对环流具有较强的抑制作用，其原理在于利用电感对电流变化的阻碍特性，限制环流的大小。当环流出现时，限流电抗器会产生与环流方向相反的感应电动势，从而减小环流的幅值。选择合适的限流电抗器至关重要，电感值过大，会导致正常负载电流通过时产生较大的压降，影响系统的输出电压质量；电感值过小，则无法有效抑制环流。实际应用中，需根据系统的具体参数，如环流大小、负载特性等，通过计算或仿真来确定限流电抗器的电感值。一般来说，可先预估环流的大致范围，然后根据经验公式初步计算电感值，再通过实际测试进行微调。

采用精确的相位同步控制技术

通过高精度的相位检测与调节装置，实时监测各变频电源输出电压的相位，并进行精确调整，使它们的相位保持一致，能有效抑制环流。常见的相位同步控制方法有基于锁相环（PLL）的控制技术。锁相环能够跟踪输入信号的相位变化，并输出一个与输入信号相位同步的信号。在多台变频电源并联系统中，将其中一台变频电源的输出电压作为基准信号，其他变频电源通过锁相环与该基准信号同步，从而实现相位一致。相位同步控制技术的精度至关重要，精度越高，相位同步效果越好，环流抑制能力越强。为提高精度，可采用高性能的相位检测芯片、优化控制算法，并对系统进行精确校准。例如，一些先进的相位同步控制系统，能够将相位同步误差控制在 0.1° 以内，显著降低环流。

优化控制系统，减小输出电压幅值误差

利用先进的控制算法，对各变频电源的输出电压幅值进行精确调节，使其尽可能相等，能从源头上减少环流的产生。可采用闭环控制策略，通过实时采集输出电压信号，与设定的参考电压进行比较，根据误差调整控制信号，从而精确调节输出电压幅值。为了提高控制的精度和响应速度，还可引入智能控制算法，如模糊控制、神经网络控制等。这些算法能够根据系统的运行状态，自动调整控制参数，提高控制效果。在一个多台变频电源并联的系统中，采用模糊控制算法对输出电压幅值进行调节，经过一段时间的运行后，输出电压幅值误差可稳定控制在 1V 以内，有效抑制了环流。

进行参数匹配与优化

在设计和安装多台变频电源并联系统时，尽可能选择参数一致的变频电源，并对系统参数进行优化匹配，可降低环流。对于输出阻抗，可通过合理选择线路电缆、优化变压器设计等方式，使各变频电源的输出阻抗尽可能接近。在选择变频电源时，仔细查看产品参数，挑选输出阻抗、额定电压、额定电流等参数相近的电源。对于已经安装好的系统，若发现参数差异较大，可通过增加补偿电路等方式进行调整。若两台变频电源的输出阻抗相差较大，可在输出阻抗较小的电源输出端串联一个适当阻值的电阻，使其输出阻抗与另一台接近，从而减小环流。

基于下垂控制的环流抑制

下垂控制是一种常用的分布式控制策略，通过模拟电源的外特性，使各并联电源能够自动根据自身输出功率的大小来调节输出电压和频率。在多台变频电源并联系统中，采用下垂控制，各变频电源可以根据自身承担的负载功率，自动调整输出电压幅值和频率，从而实现负载的合理分配，抑制环流。具体来说，当一台变频电源的输出功率增加时，根据下垂特性，其输出电压幅值会相应降低，频率也会略有下降，使得该电源承担的负载功率减小，从而避免过载，同时也减少了与其他电源之间的环流。下垂控制的优点是不需要复杂的通信网络，各电源之间通过自身的下垂特性进行自动调节，具有较高的可靠性和灵活性。

引入环流负反馈控制

环流负反馈控制是通过实时检测环流的大小和方向，将检测到的环流信号作为反馈量引入控制系统，通过调整控制信号来抑制环流。在控制系统中加入一个环流检测模块，实时采集各变频电源之间的环流信号，然后将该信号经过放大、滤波等处理后，反馈到控制电路中。当检测到环流增大时，控制电路会自动调整变频电源的输出电压或相位，使环流减小。这种控制方式能够快速响应环流的变化，具有较好的动态性能。为了提高环流负反馈控制的效果，需要合理设计反馈增益。反馈增益过大，可能会导致系统不稳定，出现振荡；反馈增益过小，则无法有效抑制环流。通常需要通过理论分析和实际调试来确定合适的反馈增益。

某大型数据中心，随着业务的快速增长，对供电系统的容量和可靠性提出了更高要求。原有单台变频电源已无法满足负载需求，于是采用了多台变频电源并联运行的方案。在系统运行初期，由于未对环流问题进行有效处理，出现了严重的环流现象。环流导致系统效率大幅下降，部分变频电源因过载频繁报警，甚至出现了设备损坏的情况。经检测，发现各变频电源的输出电压幅值存在一定差异，最大差值达到了 8V，输出电压相位差也较大，最大相位差约为 8°。为解决这一问题，技术人员首先在各变频电源的输出端串联了限流电抗器，电感值经过精心计算确定为 5mH。同时，采用了基于锁相环的高精度相位同步控制技术，对各变频电源的输出电压相位进行精确调整。此外，利用先进的闭环控制算法，对输出电压幅值进行优化调节。经过这些措施的实施，环流得到了有效抑制。系统运行效率显著提高，从原来的约 85% 提升至 95% 左右，各变频电源的负载分配更加均匀，设备运行稳定性大幅增强，未再出现因环流导致的设备故障。

多台变频电源并联运行时的环流抑制问题，对于保障系统的稳定、高效运行至关重要。通过深入分析环流产生的原因，如输出电压幅值差异、相位不同以及输出阻抗不一致等，并采用增加限流电抗器、精确相位同步控制、优化控制系统减小幅值误差、参数匹配与优化、下垂控制以及环流负反馈控制等多种方法，能够有效地抑制环流。实际案例表明，综合运用这些方法，可以显著提升多台变频电源并联系统的性能，提高系统运行效率，延长设备使用寿命，确保系统可靠运行。在实际应用中，需根据具体的系统需求和运行条件，合理选择和组合环流抑制方法，以达到最佳的控制效果。随着电力电子技术的不断发展，相信未来会有更加先进、高效的环流抑制技术和方法出现，为多台变频电源并联运行的广泛应用提供更坚实的技术支持。
