大功率电源怎样正确选型与配置

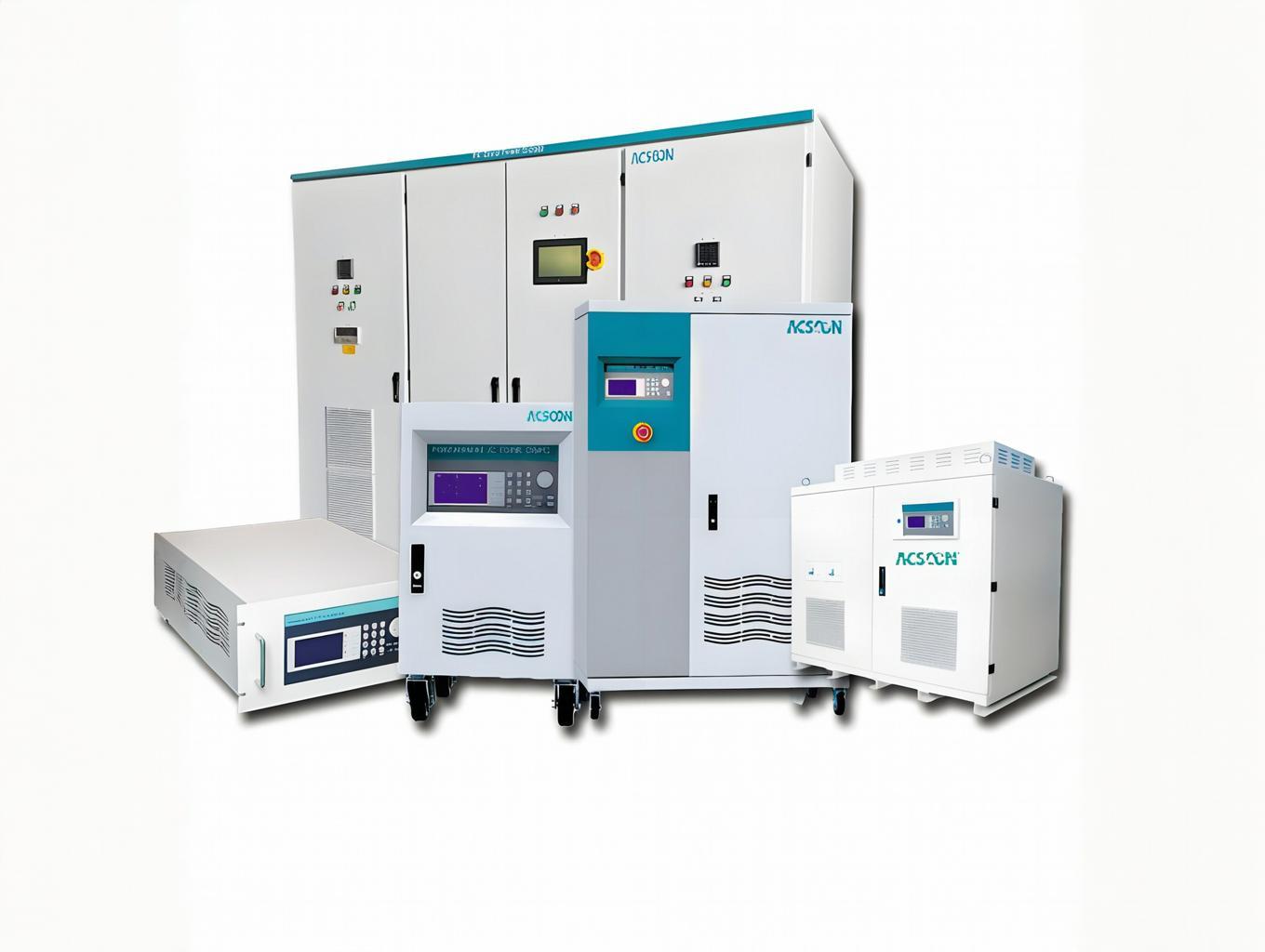

大功率电源的选型与配置是保障工业设备、数据中心及科研仪器稳定运行的核心环节。其复杂性不仅体现在功率容量的匹配,更涉及负载特性分析、能效管理、热力学设计等多维度的系统工程。本文将从基础参数匹配切入,逐步解析动态负载响应、谐波抑制、环境适应性等关键技术指标,并建立可量化的选型评估框架。
为清晰呈现不同应用场景的选型差异,下表对比了三大典型领域的关键考量维度:
应用场景 | 核心指标 | 特殊要求 | 典型拓扑结构 |
---|---|---|---|
工业设备 | 瞬态响应时间(<5ms) | 抗电磁干扰等级(EN 55032) | 全桥LLC谐振 |
数据中心 | 整机效率(≥96%) | 冗余容错机制(N+1架构) | 交错式PFC+移相全桥 |
科研仪器 | 纹波系数(≤0.1%) | 多路隔离输出(±0.01%精度) | 有源钳位反激 |
配置建议:在选择电源模块时,需预先绘制负载电流波形图,识别脉冲负载、周期性波动等非线性特征。对于变频器、伺服驱动器等含感性负载的设备,建议预留20%功率裕量以应对瞬态冲击。
在系统架构层面,需同步考虑供电链路的能量损耗分布。例如数据中心场景中,采用总线电压升压技术可将配电损耗降低12%-18%,而工业现场通过功率因数校正(PFC)模块可将电网侧谐波畸变率控制在5%以内。这种多层次优化策略,既避免了传统选型中“唯功率论”的误区,也为后期运维提供了可扩展的改造空间。
大功率电源选型的首要任务在于实现负载特性的精准匹配。实际应用中需重点考量设备运行时的动态负载曲线,包括启动瞬间的冲击电流、稳态工作时的平均功耗以及突发工况下的峰值需求。工业场景中,电动机类负载的启动电流可达额定值的5-7倍,此时电源的瞬态响应能力和峰值功率裕量成为关键指标,建议选择具备120%-150%瞬时过载能力的电源模块。对于数据中心等持续性高负载场景,则需关注电源的连续输出稳定性,通常要求电压调整率≤±1%,并配置N+1冗余架构以应对突发负载波动。
负载匹配还需结合工作环境特性进行动态修正。在-40℃至70℃的宽温域环境中,电源实际输出功率会随温度升高出现5%-15%的衰减,选型时应预留足够的安全余量。科研仪器领域常见的容性负载设备,如质谱仪的高压电源系统,需特别验证电源的带容性负载能力,避免因充电电流过大导致保护电路误动作。通过建立负载特性矩阵表,系统梳理电压偏差容忍度、电流突变斜率等18项核心参数,可有效规避电源与负载间的阻抗失配问题,确保系统在全工况范围内的协同运行。
功率因数校正(PFC)电路的选择直接影响负载匹配效果。主动式PFC方案可使功率因数提升至0.98以上,特别适用于变频器、伺服驱动等非线性负载场景,既能降低线路损耗,又能减少对电网的谐波污染。实际配置时需参照IEC 61000-3-2标准,对2kHz-150kHz频段的谐波分量进行预评估,必要时增加LC滤波网络。通过实时监测负载端的电压/电流相位差,动态调整PFC电路工作模式,可在复杂负载条件下维持最佳能效状态。
工业场景中大功率电源的选型需重点考量六组核心参数体系。输入电压范围作为基础指标,需覆盖设备所在区域的电网波动区间,通常要求兼容380V±15%的三相交流输入,以适应重工业环境下可能出现的电压骤升或跌落现象。输出功率容量需同时满足额定功率与峰值功率需求,例如冶金设备中电控系统要求电源具备150%瞬时过载能力,且持续运行需保持功率裕度不低于20%。
转换效率参数直接影响运营成本,符合GB 20943能效标准的高效电源在50%-100%负载区间应维持94%以上效率,特别对于24小时连续运行的数控机床,每提升1%效率相当于年节约数千度电耗。输出纹波系数需严格匹配设备敏感电路要求,医疗影像设备的控制模块通常要求峰峰值低于50mV,而激光切割机的驱动系统则可放宽至200mV范畴。
环境适应参数包含工作温度范围与防护等级,铸造车间使用的电源需满足-25℃至70℃宽温域运行,并通过IP54防护认证以抵御金属粉尘侵蚀。安全认证体系则需比对IEC/EN 62368-1设备安全规范与GB 4943.1标准差异,特别是涉及防爆场所的化工设备,必须取得ATEX或IECEx防爆认证的电源产品方可投入使用。
在数据中心供电系统规划中,效率优化需围绕电能转化率、负载动态响应及热能管理三个维度展开。首先,电源模块的拓扑结构选择直接影响整体效率,采用LLC谐振或交错式PFC架构可降低开关损耗,使转换效率提升至96%以上。例如,配置80PLUS钛金级认证的电源设备,能在50%负载条件下实现94%以上的能效表现,较传统方案减少约12%的无效功耗。
其次,动态负载调整技术通过实时监测服务器集群的用电需求,自动切换冗余电源的工作状态。当负载率低于30%时,智能休眠机制可关闭冗余模块,避免轻载工况下的效率塌陷问题。实验数据显示,该策略可使年均电能利用率提高8%-15%,特别适用于具有明显峰谷波动的云计算数据中心。
散热设计需与供电系统形成协同优化。强制风冷与液冷系统的组合方案能有效控制大功率电源模块的温升,将核心元件工作温度稳定在85℃以下。按照ASHRAE TC9.9标准,每降低10℃的电源内部温度,电解电容寿命可延长约1.8倍,同时减少散热能耗对整体PUE值的负面影响。此外,三相不平衡校正与谐波抑制装置的应用,可将输入侧功率因数稳定在0.99以上,进一步降低线路损耗与变压器铜损。
值得注意的是,供电效率的持续优化需结合实时监控平台的数据反馈。通过部署带PMBus协议的数字化电源管理系统,运维人员可精确追踪每台PDU(配电单元)的电流谐波畸变率、电压调整率等关键指标,为能效参数的动态调优提供数据支撑。
在大功率电源配置中,散热系统的有效性直接决定设备运行的稳定性和使用寿命。根据热力学基本原理,设计时需优先评估电源模块的热损耗值(通常标注为η值),并基于环境温度、安装空间等实际条件选择适配的散热方式。对于持续输出功率超过5kW的工业级电源,强制风冷结合铜基散热片的复合方案可提升15%-20%的热传导效率;而数据中心场景下,采用液冷系统配合智能温控算法,能在保持55℃以下工作温度的同时降低30%的主动散热能耗。
气流组织优化是散热设计的核心环节,需遵循“低进高出”原则构建循环风道。当电源柜内部存在多个发热单元时,应通过CFD流体仿真验证不同布局方案,避免局部过热区域的形成。值得注意的是,半导体器件与磁性元件的耐温阈值存在差异,例如IGBT模块的结温需控制在125℃以内,而高频变压器的温升应低于75K,这要求散热系统具备分区调控能力。
材料选择方面,氧化铝陶瓷基板与石墨烯复合材料的应用显著提升了热扩散性能,其导热系数可达传统铝合金的3倍以上。对于长期满负荷运行的场景,建议配置N+1冗余散热模块,并通过温度传感器与主控系统联动,实现故障状态下的自动切换。根据GB/T 2423.2-2008标准,散热系统需通过72小时高温老化测试,确保在40℃环境温度下仍能满足热平衡要求。
在大功率电源系统中,功率因数校正(PFC)技术的选择直接影响能源利用效率与电网质量稳定性。当前主流的校正方案可分为无源校正与有源校正两类,其适用场景与技术特性存在显著差异。无源校正方案通过电感和电容的LC滤波网络实现,能够将功率因数提升至0.9-0.95区间,具有结构简单、成本低廉的优势,适用于负载波动较小的工业设备供电场景。例如在恒温恒湿实验室设备的电源系统中,无源方案可有效降低高频谐波干扰,同时减少初期投资成本。
有源校正方案(APFC)则采用高频开关器件与数字控制算法,动态追踪输入电流波形并与电压相位同步,可将功率因数稳定在0.98以上,同时将总谐波失真(THD)控制在5%以内。此类方案尤其适合数据中心等负载变化频繁的场景,其主动调节机制能适应服务器集群的瞬时功耗波动。以某超算中心供电改造项目为例,采用三电平拓扑的有源校正模块使整体能耗降低12%,且显著减少了配电柜温升问题。
从技术经济性角度分析,无源方案的单瓦成本约为有源方案的1/3,但其体积通常增加40%以上,且无法实现宽负载范围内的效率优化。反观有源方案,尽管需要额外配置控制电路与散热结构,但通过软开关技术与磁性元件优化设计,已能将转换效率提升至96%以上。值得注意的是,在涉及医疗设备或精密仪器的供电系统中,需优先选择符合IEC 61000-3-2标准的有源校正方案,以确保电磁兼容性指标满足严苛要求。
在大功率电源选型过程中,安全认证体系是确保设备合规性与运行可靠性的核心依据。全球主流认证标准包括中国的CCC强制认证、欧盟的CE指令(含LVD低电压指令与EMC电磁兼容指令)、北美的UL认证以及国际通用的IEC标准。以UL 60950-1(信息技术设备安全)和UL 62368-1(音视频与ICT设备安全标准)为例,其测试项目涵盖绝缘耐压、漏电流限制、故障状态温升等关键指标,要求电源在过载或短路条件下仍能维持壳体温度低于105℃。
对于工业场景,IEC 62477-1标准特别强调功率模块的机械强度与防护等级,要求IP20以上防护结构配合双重绝缘设计,以应对粉尘、震动等严苛环境。值得注意的是,80Plus认证虽以能效为核心,但其银牌及以上等级产品需同步通过谐波电流限制(IEC 61000-3-2)测试,确保电网兼容性。实际选型时,应核查认证标识对应的测试范围——例如带有“Class I”标识的电源需具备接地保护系统,而医疗设备专用的60601-1认证则额外要求患者漏电流低于10μA。
在数据中心等关键设施中,TUV Rheinland的EN 50600系列认证通过模拟电网波动(±10%电压偏差)与负载阶跃变化(20%-100%瞬态切换)验证电源动态响应能力。此外,针对雷击防护的IEC 61643-11标准规定,电源输入端需集成8/20μs波形、20kA等级的浪涌抑制器件。通过交叉比对不同认证体系的测试重点,用户可精准识别电源产品的安全冗余设计水平,避免因认证覆盖不全导致的合规风险。
科研仪器电源配置需兼顾精密性与可靠性双重需求,高精度实验设备对电压波动、电流纹波及电磁干扰的敏感度远超常规工业设备。针对光谱仪、质谱仪等精密仪器,应优先选择纹波系数≤1%的大功率电源,并确保输出电压调整率控制在±0.5%以内。对于需要长时间连续运行的同步辐射光源或粒子加速器,建议采用N+1冗余架构设计,通过动态负载均衡技术将单电源模块负载率维持在70%以下,以延长核心元器件寿命。
在电磁兼容性设计方面,需对照CISPR 32 Class B标准配置多级滤波电路,特别需注意高频谐波抑制能力,避免干扰仪器内部传感器信号采集。对于超导磁体等特殊负载,应选择具备恒流/恒压双模式自动切换功能的电源系统,并在供电回路中集成实时阻抗监测模块,防止瞬态电流冲击导致设备损坏。
实验室环境还需特别关注电源的接地系统设计,建议采用独立接地网络与等电位连接技术,接地电阻值应≤0.1Ω,同时配置三级防雷保护装置。对于涉及低温超导的实验设备,需验证电源在极端温度环境(-196℃至+50℃)下的启动特性与负载瞬态响应速度,确保其与制冷机组等辅助系统的协同运行稳定性。通过IEC 61010-1安全认证的电源设备,可有效满足科研场景对操作人员与实验样本的双重防护需求。
在完成电源系统的基础参数配置后,需建立多维度的过载防护机制。首先应基于负载设备的峰值功率需求,在额定功率基础上预留20%-30%的安全裕量,尤其针对电机类、激光设备等存在瞬时冲击电流的场景,建议采用具备动态响应能力的智能电源模块。其次,通过数字式电流/电压传感器构建实时监测网络,当检测到负载电流超过预设阈值时,自动触发分级保护策略:一级预警启动冗余电源并联分担负载,二级保护则切断非关键设备供电链路,确保核心系统持续运行。
对于周期性负载波动场景,可配置具有自适应调节功能的PFC(功率因数校正)电路,通过动态补偿无效功率降低线路损耗。工业应用中,建议将电源模块工作温度控制在额定值的70%以内,每升高10℃需对应降低5%的输出功率上限,同时部署热成像监测系统,对散热器表面温度进行区域化分析。在系统集成阶段,需严格验证断路器与保险丝的协同性,例如选用具有反时限特性的电子断路器,其脱扣曲线应与负载特性曲线匹配,避免误动作或延迟保护。
此外,应建立电源全生命周期管理档案,定期校准电压纹波、效率衰减等关键指标。对于数据中心等连续运行场景,推荐采用双总线架构配合STS(静态转换开关),在单电源故障时可实现10ms级无缝切换。通过上述技术手段与运维策略的协同,可将过载故障率降低至0.5%以下,同时减少25%以上的能源冗余浪费。
大功率电源的选型与配置本质上是一项系统工程,其成功实施不仅依赖于参数指标的精准匹配,更需要对应用场景的全生命周期需求进行深度解构。需要明确的是,负载特性的动态变化范围、电源转换效率的衰减曲线以及散热系统的长期稳定性,三者共同构成了设备供电能力的核心边界条件。在工业设备领域,必须认识到瞬时冲击电流与连续工作功率的差异对电源模块选型的影响;而对于数据中心这类高密度场景,供电架构的冗余设计与模块化扩展能力则成为系统可靠性的关键支撑。值得注意的是,功率因数校正方案的选择需与电网质量监测数据形成联动,而非简单套用通用型解决方案。在安全认证层面,UL、CE、IEC等标准的符合性验证并非终点,而应作为设备迭代升级过程中的持续性评估要素。通过建立负载特性图谱、效率衰减模型与环境参数数据库,工程团队可有效打破传统选型过程中经验主导的局限性,将过载风险的预判精度提升至新的维度。需要强调的是,在快速迭代的工业环境中,电源配置方案需保留15%-20%的动态调整空间,以适应工艺升级或设备扩容带来的功率需求变化,这种前瞻性设计思维往往比单纯追求技术参数的极致更为重要。
如何判断负载特性与电源的匹配度?
需结合设备启动电流、运行功率波动范围及峰值负载持续时间三个维度进行测算,建议使用示波器捕获实际负载曲线后与电源动态响应参数对比。
工业场景中电源效率参数如何取舍?
优先关注额定负载下转换效率(通常标注为η值),当设备处于50%-75%负载率时,建议选择通过80 Plus钛金认证的电源模块,其部分负载效率可达96%以上。
数据中心电源散热设计有哪些关键指标?
除常规风道设计外,应重点考核热阻系数(℃/W)与MTBF温度降额曲线,强制风冷系统需确保进风温度不超过40℃且保持正压差防尘结构。
主动式PFC与被动式PFC方案如何选择?
600W以上系统推荐采用主动式PFC,其功率因数可达0.99并支持宽电压输入;被动式方案虽成本低,但仅适用于功率因数要求≤0.7的特定场景。
科研仪器电源为何需要特别配置?
精密设备对电压纹波(通常要求<1%)、EMI噪声(CISPR 22 Class B级)有严苛限制,建议选用线性电源或配置多级滤波的开关电源方案。
如何验证电源模块的过载保护可靠性?
可通过阶梯式加载测试:以10%额定功率为步长持续加压,记录OCP(过流保护)触发精度与响应时间,合格标准应满足IEC 60950-1规定的200ms内切断阈值。
不同安全认证标准有何实质区别?
UL认证侧重材料阻燃性与结构安全性,CE认证强调EMC兼容性,而GB4943.1-2011则针对中国电网特性增加浪涌测试项目,三类认证应同时具备以确保合规。
