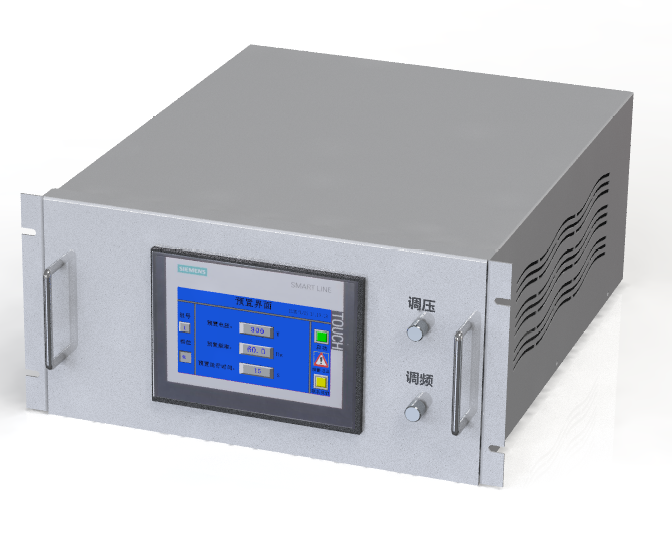

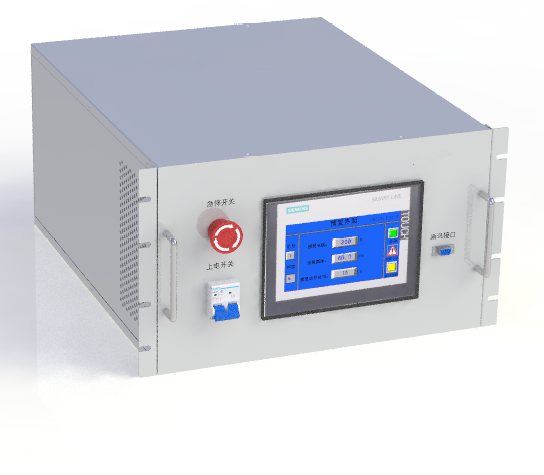

270V移动式航空直流电源

产品概述:GPU-270系列航空地面电源270V是一种专为各类军用飞机及航空装备在生产、检测维修和维护时提供高质量的尾部直流供电的专用供电设备。设备输入级采用智···

型号:GPU270-XX XXXX
频率:/
容量:10KVA~500KVA
电压:DC270V
相位:可定制

  GPU-270系列航空地面电源270V是一种专为各类军用飞机及航空装备在生产、检测维修和维护时提供高质量的尾部直流供电的专用供电设备。设备输入级采用智能晶闸管模块来实现主电路的软启动,中间级采用全桥拓扑结构与移相软开关技术来实现电能的变换,输出级采用LC滤波得到高质量的直流电压。高性能DSP作为中央处理器,纯数字测量控制技术,VFD屏显示,造型新颖美观,结构设计合理,具有高稳定性和高可靠性,是安全、可靠、高效、纯净的高端航空地面电源。目前已被广泛的应用于机场及飞机制造、检测、维修等场合。有固定式和移动式,可固定安装于机坪、机库、拖车、汽车用于飞机供电,是机组式电源替代品。


◆采用IGBT 高频开关变换和波形闭环控制技术,输出波形品质高、响应速度快、动态性能好;
◆输出具有截流功能;
◆可选配飞机闭锁供电控制功能;
◆电缆压降自动补偿功能;
◆软硬件结合的独立保护设计,确保用电设备完好及操作人员安全;
◆独有故障诊断功能,大幅度缩短电源维护时间;
◆主要电气元件均采用国内外知名厂商标准产品,同时执行严格的器件筛选检验措施,为产品打下良好质量基础;
◆所有电路板均为自行设计、研制,通过各种环境应力试验。
◆可任意并联模块数量,满足用户需求。

270V移动式航空直流电源主要技术参数详情

型号 GPU270-XX XXXX
容量 10KVA~500KVA
品级 高端工业品
工作原理 IGBT/SPWM脉宽调制方式
输入 相位 三相四线
电压 380×(1±15%)V
频率 50×(1±5%)Hz
输出 相位 可定制
额定电压 DC270V
频率 /
稳压精度 ≤±1%FS(注:FS含义为满量程)
频率稳定度 ≤±0.01%FS
效率 ≥85%
过载能力 200%,1s;150%,60s;125%,600s
交流畸变系数 THD≤±3%(纯阻性负载)
适应负载范围 无类型限制,感性和容性负载需降额使用。
存储组数 可定制
分辨率 0.1
操作显示 VFD显示、按键操作
显示精度 电压±1%FS,电流±2%FS,频率±0.1%FS
保护装置 输入过、欠压、输出过压、过流、短路、内部过热、 驱动过流、驱动欠压
噪声 <60dB
绝缘电抗 500Vdc 20MΩ以上
耐压绝缘 1800Vac/5Ma/1分钟
冷却装置 风扇强制风冷
机箱颜色 漆膜表面质量三级、细橘纹
通讯接口 RS-232或RS-485可选
使用环境 工作温度 -10℃~+50℃(-20℃~+60℃)
相对湿度 0-90%(非凝结状态)
海拔高度 2000米以下
防护等级 IP20(IP54)
执行标准 GJB181A-2003 飞机供电特性;GJB572A-2006 飞机外部电源供电特性及一般要求;GB4208-2008 外壳防护等级(IP代码);GB/T3859.1-1993 半导体变流器基本要求规定;GB/T3859.2-1993 半导体变流器应用导则;GB/T13384-1992 机电产品包装通用技术条件
备注 1、可依客户要求进行研发定制
2、其他电源规格请详询公司相关业务人员,或直接拨打400-029-8588
3、产品不断研发改进,本技术参数仅供参考
