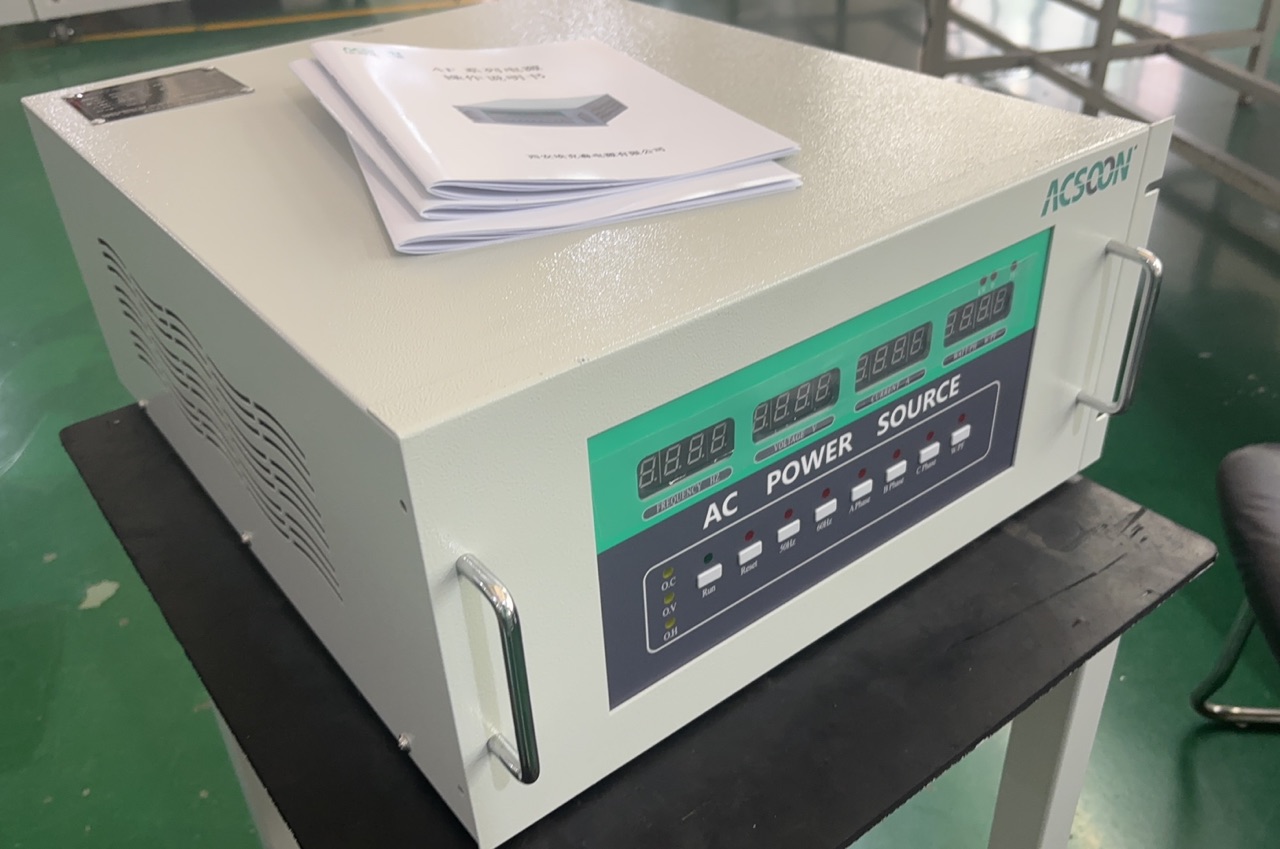

大功率变频电源可靠性设计全解析
在工业自动化、新能源、航空航天等众多前沿领域,大功率变频电源作为核心动力枢纽,其可靠性直接关乎系统的稳定运行与性能表现。从智能制造生产线的精密运转,到新能源电站的高效输出,任何电源故障都可能引发严重生产停滞与高昂经济损失。因此,深入探究大功率变频电源的可靠性设计,成为保障现代工业稳健发展的关键课题。

电路拓扑优化:奠定稳定基石
电路拓扑结构是变频电源的架构基础,对可靠性影响深远。以多电平逆变拓扑为例,如三电平、五电平拓扑,相较于传统两电平拓扑优势显著。三电平拓扑能大幅降低开关器件的电压应力,使开关损耗锐减约 40% ,这在高频大功率应用场景中,极大提升了器件的使用寿命与稳定性。像在某大型工业电机驱动项目中,采用 T 型三电平逆变架构,成功将中点电位波动稳定控制在 ±2% 以内,输出电压总谐波失真(THD)保持在 1.5% 以下,确保了电机的平稳高效运行。
在整流电路方面,12 脉波整流电路通过巧妙的变压器二次绕组接法,使两组三相交流电源相位错开 30°,有效减少了网侧 5 次和 7 次谐波电流,降低对电网的污染,提升功率因数,为整个电源系统的稳定供电创造良好条件。这种优化后的电路拓扑,从根源上减少了因谐波干扰和器件应力过大导致的故障隐患。
热管理系统:驱散热量威胁
大功率变频电源在运行时会产生大量热量,若不能有效散发,将严重影响器件性能与寿命。研究表明,当功率器件温度超过额定值,电子热失效概率大幅攀升,超过 50% 的电子热失效源于此。因此,构建高效热管理系统至关重要。
散热设计从器件选型开始,优先选用低导通电阻、低开关损耗的功率器件,如新型碳化硅(SiC)器件,其在高温环境下仍能保持出色性能,相比传统硅基器件,可显著降低自身发热量。在散热方式上,风冷与液冷各有千秋。风冷系统结构简单、成本低,通过优化风道设计,如采用并联风道,让每个功率单元前面进风、后面汇总抽出,配合冗余风机配置,可大幅提升散热效率。在某高压变频器项目中,此设计使整体散热效果显著提升,设备可靠性大幅增强。液冷系统则具有更高的散热效率,适用于对散热要求极高的场景,通过循环冷却液高效带走热量,维持器件温度在安全区间。
电磁兼容(EMC)设计:抵御电磁干扰
复杂电磁环境下,大功率变频电源易受干扰并产生干扰。遵循 IEC61000 - 4 等相关标准,从多个层面进行 EMC 设计是确保可靠性的必要举措。
在结构层面,采用厚度≥0.2mm 的铜箔屏蔽层包裹关键电路,有效阻挡外部电磁辐射侵入;通风孔采用波导阵列设计,确保孔径<λ/10(λ 为最高干扰频率对应波长),在保证通风散热的同时,防止电磁泄漏。电路设计上,合理布置共模扼流圈,使其阻抗>1kΩ@10MHz,有效抑制共模干扰;精确计算并选用合适容值的 X2 电容,过滤差模干扰。软件层面,运用随机 PWM 调制技术,打乱固定开关频率,减少谐波集中干扰;优化开关时序,错相 30°,降低自身电磁干扰强度。通过这些综合措施,使电源在复杂电磁环境中稳定运行,避免因干扰导致的误动作与故障。
保护电路与故障诊断:实时守护防线
完善的保护电路与智能故障诊断系统是大功率变频电源可靠性的最后保障。保护电路针对过压、过流、过载、短路等常见故障,设置多重保护机制。例如,当检测到过流信号时,快速响应的过流保护电路在微秒级时间内动作,切断电路,防止功率器件因过流烧毁。
故障诊断系统借助先进算法,如基于支持向量机(SVM)的故障分类模型,准确率可达 92% 以上。通过实时监测电源的电压、电流、温度等关键参数,结合故障代码库,能迅速准确判断故障类型,如 E01 代表 IGBT 开路故障、E02 表示直流母线过压等。某航空地面电源车应用此系统后,平均无故障时间(MTBF)提升至 50000 小时,满足 GJB/Z 299C 标准要求,极大提高了设备的可用性与可靠性。
大功率变频电源的可靠性设计是一个系统工程,涵盖电路拓扑、热管理、电磁兼容、保护电路与故障诊断等多个关键环节。通过综合运用先进技术与优化策略,不断提升设计水平,才能确保大功率变频电源在复杂工况下稳定运行,为各行业的持续发展提供坚实动力支撑。
