270V航空高压直流电源工作原理

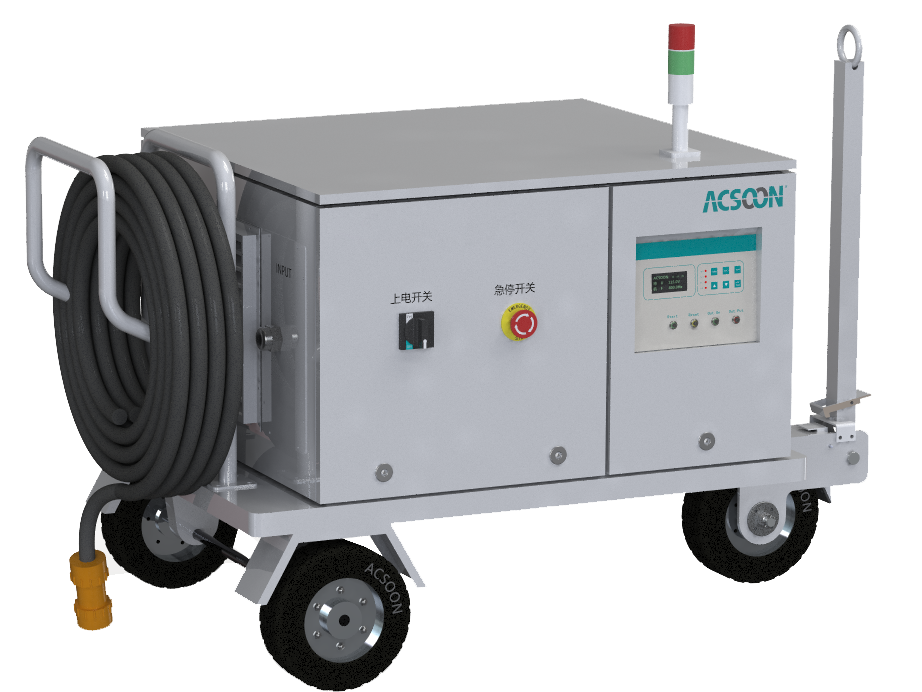

270V 航空高压直流电源的工作原理主要包括以下几个关键步骤:
1. 输入电源转换:
获取交流输入:通常情况下,飞机上的电源系统首先从发动机驱动的发电机或者飞机外部的地面电源获取交流电。例如在地面时,可通过机场的地面电源装置提供交流电输入。
整流过程:交流电源输入后,通过整流电路将交流电转换为直流电。整流电路一般由二极管等电子元件组成,二极管具有单向导电性,能够允许电流在一个方向上通过,从而将交流电的正负半周分别进行处理,使其变为单向的直流电。
2. 电压调节与稳定:
初步变压:经过整流后的直流电电压可能并不稳定,也不一定符合 270V 的输出要求,所以需要通过变压器进行初步的电压变换,将电压调整到一个接近 270V 的水平。
稳压控制:为了确保输出的直流电压精确地稳定在 270V,电源系统中会配备稳压电路。稳压电路可以实时监测输出电压的变化,并根据监测结果自动调整电路中的参数,例如通过调整变压器的匝数比、控制电子开关的通断时间等方式,来维持输出电压的稳定性。
3. 滤波处理:
去除纹波:在整流和电压调节的过程中,直流电中可能会存在一些纹波,即电压的微小波动。这些纹波会对飞机上的电子设备产生不良影响,因此需要进行滤波处理。滤波电路通常由电容、电感等元件组成,它们能够对直流电中的高频成分进行抑制,使输出的直流电压更加平滑、稳定。
4. 输出与保护:
安全输出:经过上述一系列处理后的 270V 直流电,最终通过输出电路输送给飞机上的各个用电设备,为飞机的通信、导航、飞行控制等系统提供稳定的电力支持。
保护机制:同时,电源系统还具备多种保护功能,例如过压保护、过流保护、短路保护等。当出现输入电压过高、输出电流过大或者电路短路等异常情况时,保护电路会迅速动作,切断电源输出,以保护飞机上的电子设备和电源系统本身的安全。
在270V航空高压直流电源中,滤波处理是很重要的环节,接下来我们详细了解下:
纹波的产生
经过整流后的直流电不是纯粹的直流电,会含有纹波。这是因为整流电路只是将交流电的正负半周进行了转换,但转换后的电流仍会有周期性的波动。比如,在桥式整流电路中,虽然把交流电变成了单向的电流,但在每个周期内,电压依然会有波动情况。
滤波电路组成元件及作用
电容滤波:电容在滤波电路中应用广泛。它能够储存电荷,起到平滑电压的作用。当电压升高时,电容充电,储存电能;当电压下降时,电容放电,补充电能,从而减小电压的波动。例如,在电源输出端并联一个大容量的电解电容,当直流电压高于电容两端电压时,电容充电,吸收多余的电能;当直流电压低于电容两端电压时,电容放电,使输出电压升高,以此来降低纹波。
电感滤波:电感对电流的变化有阻碍作用。当通过电感的电流发生变化时,电感会产生一个自感电动势来阻碍电流的变化。在滤波电路中,电感串联在电路中,它可以使电流的变化变得平滑。如果把电感放在整流电路之后,对于波动的电流,电感会阻止其快速变化,使得输出的电流更稳定,进而使电压也更稳定。
π型滤波(电容 - 电感 - 电容滤波):这种滤波方式结合了电容和电感的优点。**个电容先对整流后的电压进行初步滤波,电感对电流进行平滑处理,第二个电容进一步滤除剩余的纹波,从而使输出的直流电压更加纯净。
滤波效果的重要性
纯净稳定的270V直流电源对于航空电子设备至关重要。如果电源中纹波过大,可能会干扰飞机通信系统的信号传输,使通信出现杂音或者数据错误;对于飞行控制系统,可能会导致控制信号出现偏差,影响飞行安全;在导航系统中,也可能会造成导航数据的不准确。
